Bộ Điều Khiển Mâm Rung

2021-11-18 04:47:53

Bộ điều khiển mâm rung, Variable Frequency controller, Bộ xuất xung theo tần số và hiệu điện thế

bộ điều khiển mâm rung

Bộ điều khiển mâm rung.

Bộ điều khiển cho mâm rung xuất xung điện theo tần số và hiệu điện thế có thể thay đổi được cấp vào nam châm rung của bộ rung. Tùy theo kích thước và khối lượng của sản phẩm mà ta cài đặt hiệu điện thế và tần số rung cho phù hợp.

Cấu tạo và lắp đặt bộ điều khiển với bộ rung.

1.Bộ điều khiển.

2.Cáp nguồn.

3.Cáp điều khiển bộ rung.

4.Sách hướng dẫn sử dụng.

Việc lắp đặt cực kỳ đơn giản với Jack nguồn điện đầu vào và Jack tín hiệu điều khiển đầu ra, và một công tắc nguồn cho bộ điều khiển. Linh kiện đây nối Jack được đính kèm với bộ điều khiển này. Chúng ta chỉ cần nối từ dây phù hợp với loại Jack trên bộ điều khiển như hình dưới là được, rất đơn giản và không bị nhầm lẫn như các kiểu đấu nối bằng Terminal. Vì Jack nguồn và Jack ra có kích thước khác nhau nên không thể lắp lẫn được.

Bộ điều khiển rung và phụ kiện

Bộ điều khiển, mâm rung và phụ kiện.

Ở dây tín hiệu điều khiển bộ rung chúng tôi đã cung cấp sẵn đầu Jack nối để nối với bộ rung như hình.

Nếu bộ rung không có đầu Jack tương tự các bạn cần đấu nối như hình hoặc theo kiểu Connector hoặc các kiểu nối khác thì khi mua sản phẩm cần cung cấp thông tin phần này.

Jack cắm điện.



Connector nối dây.

Chúng tôi cán bán kèm bộ Jack nối này và Connector.

Kích thước Bộ điều khiển.

Bộ điều khiển rung- bản vẽ

SDVC31-S và SDVC31-M

Cài đặt bộ điều khiển mâm rung

Việc cài đặt thông số cho bộ điều khiển hết sức đơn giản với giao diện sử dụng tiếng Anh cơ bản. (tham khảo thêm ở hướng dẫn sử dụng đính kèm với sản phẩm)

Bộ điều khiển rung-UI

Giao diện điều khiển

Bộ điều khiển cần điều khiển hai thành phần chính để bộ rung hoạt động đó là

Hiệu điện thế: để thay đổi hiệu điện thế các bạn nhấn nút Vol+ để tăng và Vol- để giảm.

Chỉnh hiệu điện thế.

Tần số: để thay đổi tần số bạn cần nhấn giữ nút FUNC khoản 3s để đèn tín hiệu chuyển về chế độ Frequency như hình dưới. Sau đó nhấn nút mũi tên màu đen lên hoặc xuống để tăng giảm tần số.

Chỉnh tần số.

On Delay: thời gian delay khi nhận tín hiệu on

Off Delay: thời gian delay khi nhận tín hiệu off

Soft Start: khởi động mềm, trong thời gian cài đặt tăng từ 0V lên giá trị cài đặt để tránh sốc cho bộ rung.

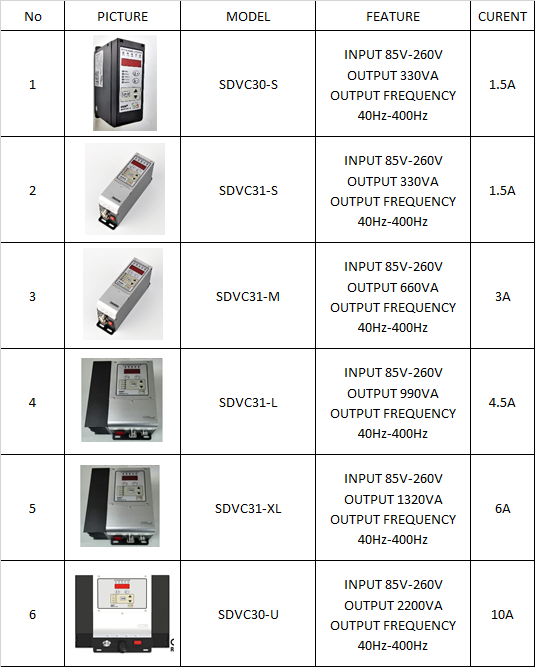

Thông số kỹ thuật bộ điều khiển mâm rung

Chúng tôi có thiết kế mâm rung theo yêu cầu khách hàng với từng loại sản phầm.

Tham khảo bài viết Bộ rung cấp phôi tự động Part Feeder.

Catalogue của sản phẩm: download

Xin liên hệ Mr.Lợi 0907.076.416 (điện thoại và Zalo).

Hoặc hotline 0903.33.81.87 (điện thoại và Zalo).

Mail: phamngocloi1608@gmail.com
