Đầu nối nhanh khí nén
Đầu nối nhanh khí nén được dùng nhiều trong công nghiệp, đặc biệt là trong các máy tự động. Chúng được lắp vào các thiết bị sử dụng khí nén, các ống dây để liên kết với nguồn khí. Về cơ bản, đầu nối khí nén chia ra làm 3 loại là: đầu nối nhựa, đầu nối ren và van tiết lưu. Chúng được lắp vào các thiết bị như: xy lanh (Cylinder), bộ lọc khí (Regulator),…

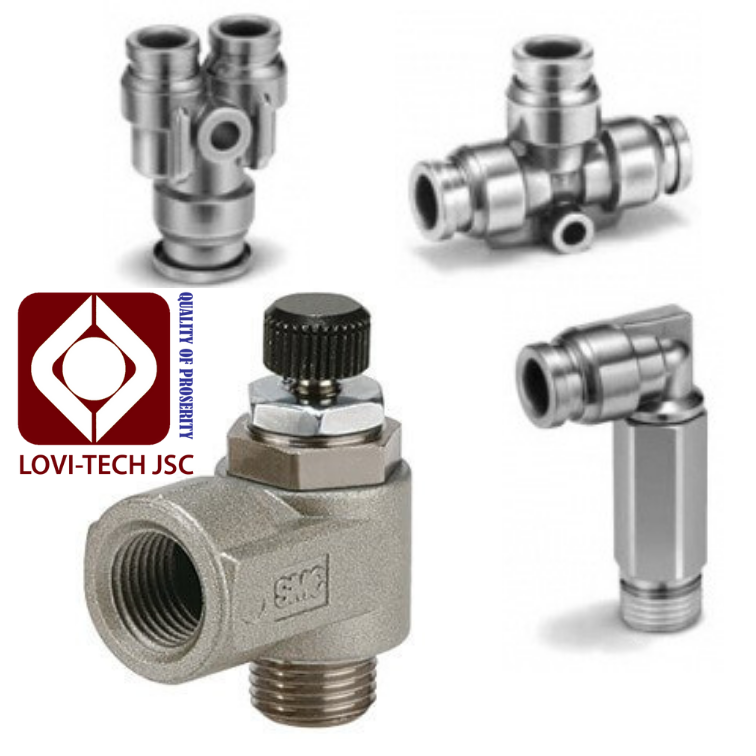

Đầu nối khí nén
Phân loại đầu nối nhanh khí nén
Đầu nối ống khí nén được phân thành nhiều loại. Tuy nhiên, tùy thuộc vào công dụng, không gian, tính thẩm mỹ, môi trường và nhiệt độ,.. mà đầu nối ống nén khí chia thành nhiều loại.
Đầu nối ống khí nén được làm từ nhựa, inox, đồng thau và teflon.
- Môi trường nhiệt độ cao và có tính axit thì dùng đầu nối teflon.
- Đầu nối inox thì được dùng trong ngành thực phẩm (t°<150º)
- Nhựa và đồng thau thì được dùng trong môi trường ít khắc nghiệt hơn (t°<60º).
Đầu nối ống khí nén có nhiều loại gồm:
- Đầu nối ống với ống
- Đầu nối ống với thiết bị
- Đầu chia ống khí
- Đầu giảm ống
- Đầu ống co

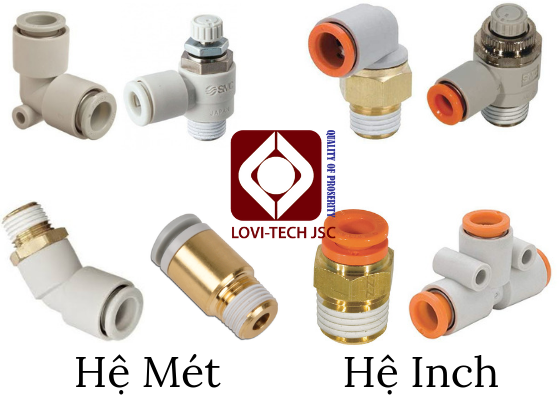

Đầu nối nhanh khí nén 1 chạm KQ2
Đầu nối khí nén 1 chạm KQ2
Đặc tính:
– Môi trường làm việc: không khí, nước.
– Chịu áp ( ở 23°C): 3 MPa
– Nhiệt độ môi trường và chất lỏng: -5°C đến 60°C (không đóng băng), nước 0°C đến 40°C.
Đầu nối bằng kim loại 1 chạm KQB2
Đầu nối khí nén bằng kim loại mạ niken KQB2
Đặc tính:
– Môi trường làm việc: không khí, nước.
– Phạm vi áp suất hoạt động: -100 kPa đến 1 MPa
– Chịu áp: 3 MPa
– Nhiệt độ môi trường và chất lỏng: -5°C đến 150°C (không đóng băng)
– Dầu bôi trơn: đặc tính kỹ thuật không có dầu mỡ

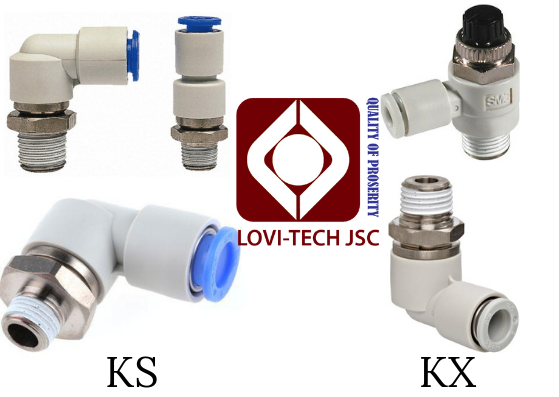

Đầu nối 1 chạm xoay KS/KX (hệ mét)
Đầu nối khí nén 1 chạm xoay KS/KX (hệ mét)
Đặc tính:
– Môi trường làm việc: không khí.
– Phạm vi áp suất hoạt động: -100 kPa đến 1 MPa
– Chịu áp: 3 MPa
– Nhiệt độ môi trường và chất lỏng: -5°C đến 60°C (không đóng băng)

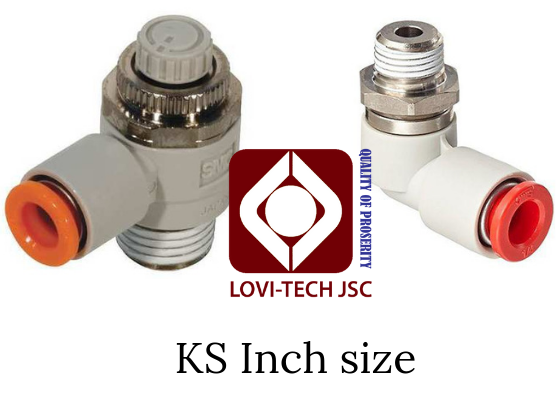

Đầu nối 1 chạm xoay KS (hệ inch)
Đầu nối 1 chạm xoay KS (hệ In)
Đặc tính:
– Môi trường làm việc: không khí.
– Phạm vi áp suất hoạt động: -100 kPa đến 1 MPa
– Chịu áp: 3 MPa
– Nhiệt độ môi trường và chất lỏng: -5°C đến 60°C (không đóng băng)

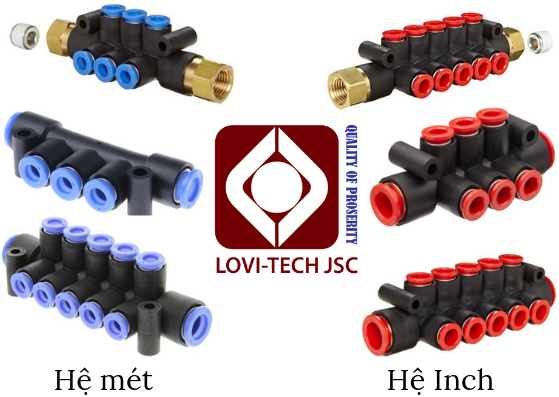

Đầu chia khí một chạm KM
Đầu chia khí 1 chạm KM (Manifold)
Đặc tính:
– Môi trường làm việc: không khí, nước
– Phạm vi áp suất hoạt động: -100 kPa đến 1 MPa
– Chịu áp: 3 MPa
– Nhiệt độ môi trường và chất lỏng: -5°C đến 60°C, nước: 0°C đến 60°C (không đóng băng)
Tiện ích của đầu nối khí nén
- Lắp đặt nhanh, đơn giản, linh hoạt, tiết kiệm không gian và kết nối nhanh bằng một cái nhấn.
- Sau khi lắp thì ống vẫn có thể thay đổi hướng tự do.
- Đầu ren được bọc cao su non giúp kín khí.
- Vật liệu bằng đồng thau, niken, inox, nhựa, teflon nên không bị gỉ.
- Đầu nối được chèn thêm vòng đệm, O-ring giúp kín khí.
Tham khảo thêm catalogue SMC
