Thanh Trượt Tròn, Con Trượt Tròn

2023-08-07 07:03:15

Thanh trượt tròn và con trượt tròn là linh kiện không dùng làm cơ cấu chạy tịnh tiến trong các máy CNC, độ chính xác cao, không rơ lắc.

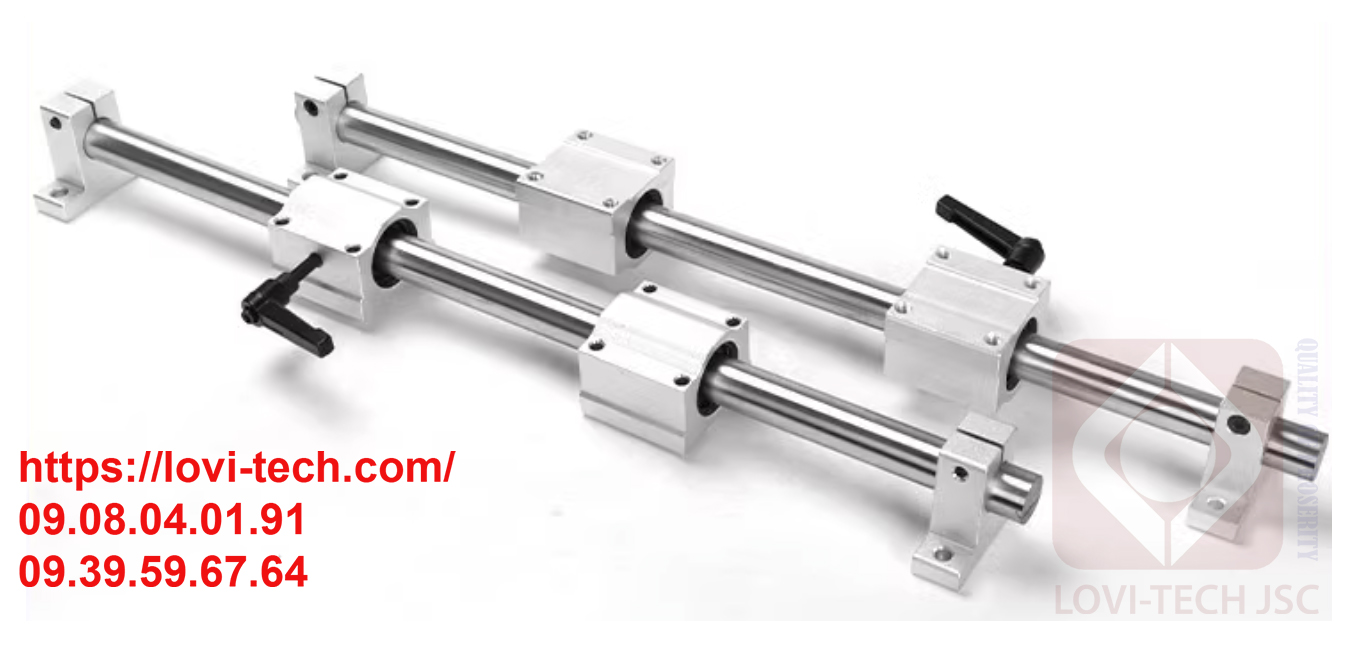

Bộ thanh trượt tròn

Bộ thanh trượt tròn

Trong cơ cấu máy thường dùng vitme đai ốc hoặc puly răng và đai răng, thanh răng bánh răng …. để biến chuyển động quay từ động cơ thành chuyển động thẳng tịnh tiến.

Để cơ cấu không bị xoay bị rung lắc và tăng khả năng chịu tải cho cơ cấu thì phải dùng linh kiện tranh trượt tròn và con trượt tròn.

Với cấu tạo con trượt tròn bên trong có các vòng bi, nguyên lý hoạt động như bạc đạn bi giúp con trượt tròn trượt êm, chính xác trên thanh trượt tròn, giảm ma sát tối đa, tuổi thọ cao. Độ rơ lắc của cơ cấu thấp, chịu được tải trọng cao, dễ lắp đặt và sử dụng.

Tùy theo tải trọng chịu được của cơ cấu mà ta chọn loại thanh trượt theo tiêu chí về đường kính thanh trượt, ngoài ra đường kính thanh trượt phải được chọn phù hợp với độ dài của thanh để tránh độ võng giữa thanh trượt vì quá dài

Các loại thanh trượt tròn

thanh trượt tròn

Thanh trượt tròn mạ Crom

  1. LVS6-1000 Trục trượt phi 6 dài 1met thép không gỉ mạ crom, dài 1met
  2. LVS8-1000 Trục trượt phi 8 dài 1met thép không gỉ mạ crom, dài 1met
  3. LVS10-1000 Trục trượt phi 10 dài 1met thép không gỉ mạ crom, dài 1met
  4. LVS12-1000 Trục trượt phi 12 dài 1met thép không gỉ mạ crom, dài 1met
  5. LVS16-1000 Trục trượt phi 16 dài 1met thép không gỉ mạ crom, dài 1met
  6. LVS20-1000 Trục trượt phi 20 dài 1met thép không gỉ mạ crom, dài 1met
  7. LVS25-1000 Trục trượt phi 25 dài 1met thép không gỉ mạ crom, dài 1met
  8. LVS30-1000 Trục trượt phi 30 dài 1met thép không gỉ mạ crom, dài 1met

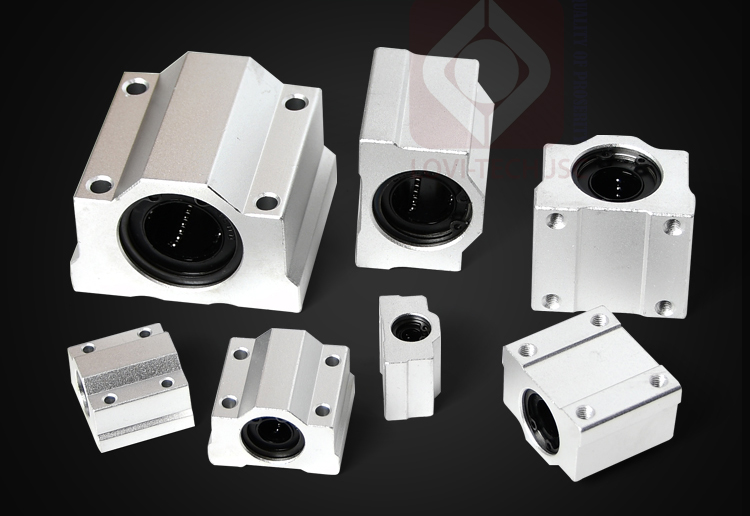

Con trượt tròn có vỏ nhôm

con trượt tròn

Con trượt tròn có vỏ nhôm

  1. SCS6UU Con Trượt Trục Tròn 6, nặng 28g.
  2. SCS8UU Con Trượt Trục Tròn 8, nặng 46g.
  3. SCS10UU  Con Trượt Trục Tròn 10, nặng 76g.
  4. SCS12UU Con Trượt Trục Tròn 12, nặng 86g.
  5. SCS16UU Con Trượt Trục Tròn 16, nặng 174g.
  6. SCS20UU Con Trượt Trục Tròn 20, nặng 222g.
  7. SCS25UU Con Trượt Trục Tròn 25, nặng 492g.
  8. SCS30UU Con Trượt Trục Tròn 30, nặng 634g.

Kích thước con trượt có vỏ nhôm

Con trượt tròn mặt bích

con trượt tròn

Con trượt mặt bích

Tham khảo giá thanh trượt và phụ kiện cnc

Sản phẩm liên quan

  • Gối đỡ trục cố định
  • Vitme ren thang
  • Động cơ bước
  • Và nhiều sản phẩm về linh kiện CNC khác

Mọi chi tiết xin liên hệ zalo 0939596764 hoặc 0908040191

Hân hạnh phục vụ quý khách!!
