Vitme Đai Ốc, Thiết Bị CNC

2023-01-11 07:37:16

Vitme đai ốc ren thang, vít me đai ốc bi. Thiết bị biến chuyển động quay thành chuyển động thẳng. Ứng dụng cho máy CNC

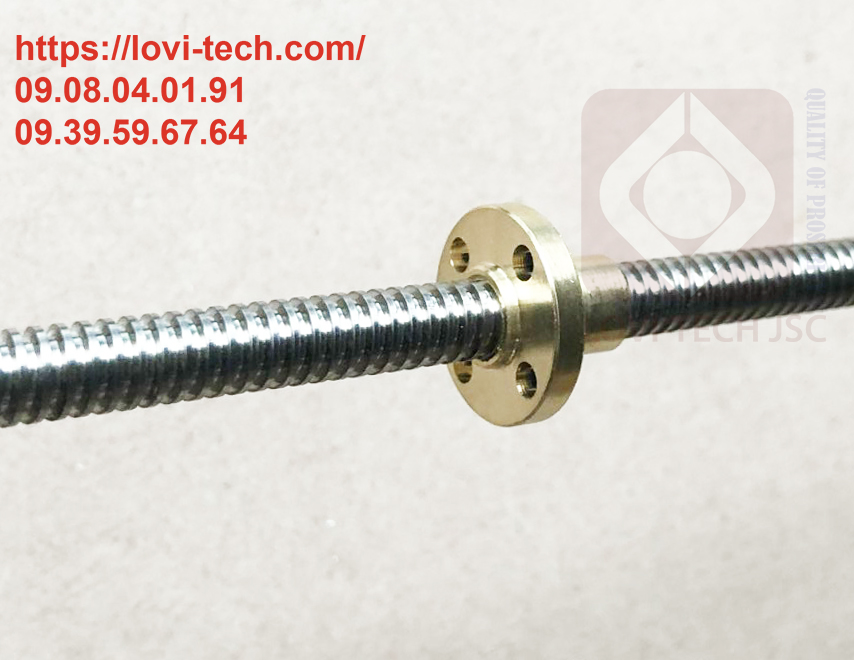

vitme rãnh thang

Vitme và đai ốc

Công dụng vitme

Vít me dùng nhiều trong máy móc tự động hóa, giúp chuyển động xoay của động cơ thành chuyển động tịnh tiến. Thường dùng trong cơ cấu của máy xếp kho, kẹp gắp hàng, nâng hàng, đóng mở cửa van, cửa lò nung, lò đốt …

Vít me đai ốc ren thang (không phải vít me đai ốc bi) có độ rơ nhất định nên dùng cho các cơ cấu không yêu cầu độ chính xác cao nhỏ hơn 0.1mm như máy CNC, máy lắp ráp..

Vít me được sử dụng nhiều trong máy móc thiết bị nhờ tính năng chuyển đổi chuyển động xoay của động cơ sang chuyển động thẳng tịnh tiến, và có hệ số giảm tốc lớn giúp tăng công suất động cơ.

Cấu tạo Vitme ren thang

  1. Trục vít me: được chế tạo bằng inox 304
  2. Đai ốc: bằng đồng thau giúp giảm ma sát, chống mài mòn tốt.
Kích thước vít me

Kích thước vít me

Kích thước vitme ren thang

  • Vít me phi 8×2: trục phi 8mm bước 2mm
  • Vít me phi 10×2: trục phi 10mm bước 2mm
  • Vít me phi 12×3: trục phi 12mm bước 3mm
  • Vít me phi 14×3: trục phi 14mm bước 3mm
  • Vít me phi 16×4: trục phi 16mm bước 4mm

Lưu ý: Vít me đi kèm trục vít me và 1 đai ốc, trường hợp cần nhiều hơn 1 đai ốc xin liên hệ với nhân viên bán hàng.

Linh kiện đi kèm

Trục nối động cơ: nối trục vít me và trục động cơ, có thể dùng nối trục cứng và nối trục mềm.

Gối đỡ trục vít me: giúp cố định trục vít me và giúp trục vít me xoay tự do chống ma sát nhờ ổ đỡ bi.

Động cơ bước: truyền động cho trục vít me.

Thanh trượt vuông: dẫn hướng và chịu tải thay cho trục vít me, chống xoay cho đai ốc vít me.

Thanh trượt tròn: dẫn hướng và chịu tải thay cho trục vít me, chống xoay cho đai ốc vít me.

Puly răng và dây đai răng: puly và đai răng ăn khớp với nhau bằng các răng giống banh răng nên giúp truyền động chính xác, không phát sinh trường hợp trượt như dây đai thang.

Cơ cấu vít me thường dùng kết hợp với khung nhôm định hình nhằm giúp cho cơ cấu nhẹ, lắp ráp đơn giản.

Ngoài ra Lovi-tech còn cung cấp các thiết bị dùng cho máy CNC

  • Board máy in 3D
  • Board máy phay CNC, Laser
  • Dao phay nhôm 1me
  • Gối đỡ trục
  • Bát lắp động cơ
  • Cảm biến home
  • Thanh trượt vuông
