Xích nhựa cuộn cáp di động.

2021-06-07 09:32:37

 Xích nhựa cuộn cáp, Xích nhựa chứa cáp, Máng cáp nhựa di động, Xích cáp nhựa di dộng, Dẫn hướng cáp di động, Cable Carriers

Xích nhựa cuộn cáp là linh kiện không thể thiếu trong máy gia công chính xác CNC, các máy tự động hóa trong sản xuất công nghiệp. Giúp cố định dây bên trong xích nhựa, tránh hư hỏng cho máy.

Xích nhựa cuộn cáp

Máng cáp nhựa di động tại Lovi-tech.

Xích nhựa cuộn cáp cũng giống như các linh kiện khác điều có tuổi thọ. Nên sử dụng thời gian dài sẽ phát sinh hư, gãy xích nhựa là chuyện bình thường. Nhưng do cấu tạo đơn giản và không yêu cầu độ chính xác cao nên tuổi thọ của xích nhựa khá cao, có thể sử dụng trong thời gian rất lâu.

Khi phát sinh hư xích nhựa thì cần thay thế kịp thời để tránh va chạm mài mòn dây với các chi tiết máy khác lâu ngày sẽ đứt dây, máy chạy không ổn định do chạm chập điện hoặc tín hiệu gây nhiễu. Dây bị gấp khúc, bị rối dây gây đứt dây. Để thay thế xích nhựa kịp thời và dễ dàng thì cần chọn loại mắt xích nhựa có nắp để mở ra giúp thêm bớt dây nhanh chóng, tiện lợi.



Xích nhựa cuộn cáp

Xích nhựa có nắp mở được.

Cấu tạo xích nhựa cuộn cáp.

Có 3 phần chính :

1. Mắt xích,

2. Đầu lắp trong

3. Đầu lắp ngoài.

Do cấu tạo từ nhiều mắt xích bằng nhựa (loại kích thước lớn có thể bằng kim loại) lắp ghép lại với nhau nên hay được gọi là xích nhựa cuôn cáp, theo tên tiếng anh là Cable Carriers. Xích nhựa cuộn cáp giúp cho cáp điện nguồn, cáp tín hiệu, ống khí nén… bên trong không bị gấp khúc nhiều lần tại một vị trí tránh vật liệu vượt quá mức chịu đựng giới hạn bền mỏi gây ra đứt dây. Giống như ta gấp dây kẽm (một số nơi gọi dây chì) tại một vị trí nhiều lần sẽ đứt dây.

Xích nhựa cuộn cáp

Cấu tạo xích nhựa,

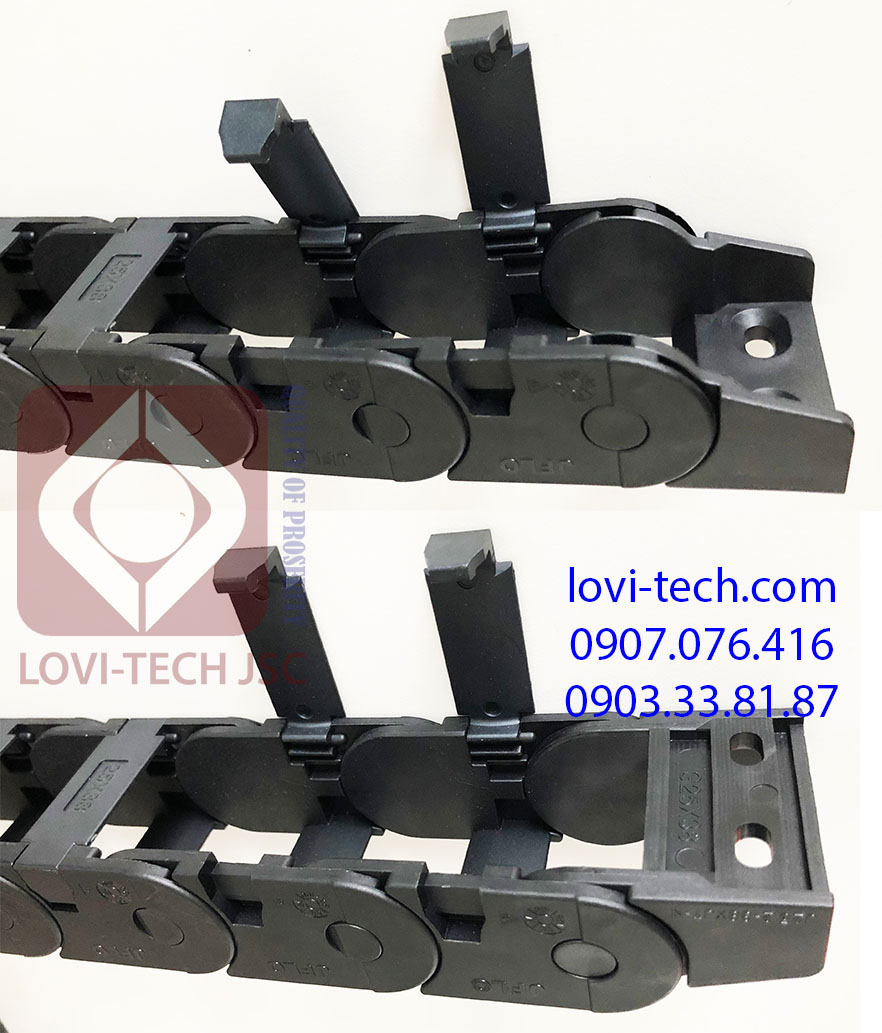

Đầu lắp trong và đầu lắp ngoài có thể lắp hai kiểu 0 độ và 180 độ.

xich nhua

Kích thước xích nhựa cuộn cáp LOVI-TECH.

Để tránh làm dây gấp khúc thì trong mỗi mắt xích nhựa người ta có thiết kế đặc biệt giúp giới hạn góc xoay giữa hai mắt xích không nhỏ hơn 90 độ. Khi hoạt động xích nhựa sẽ cuộn theo một bán kính R mềm mại.

Ngoài viêc phải tính toán lựa chọn kích thước rộng Bi và cao Hi bên trong mắt xích nhựa thì cần lưu ý chọn bán kính cong R cho phù hợp với kết cấu máy cần sử dụng.

Dây phi càng lớn thì nên chọn bán kính cong R lớn để tăng tuổi thọ dây.

Hiện chúng tôi kinh doanh loại xích nhựa cuộn cáp theo thông số bên dưới.

xích nhựa

Lưu ý: chiều dài mỗi dây xích là 1 mét.

Trong máy tự động hóa, người ta thường sử dụng để chứa Dây điện tín hiệu nhiều lõi để điều khiển các cơ cấu liên quan.

dây điện nhiều lõi

Thông tin chi tiết sản phẩm Dây điện tín hiệu nhiều lõi.

Download CAD  download

J18BF.1.N CABLE CARRIER (JFLO)

J25Q.3.N CABLE CARRIER (JFLO)

Chọn mã sản phẩm theo kích thước như sau:

Thông số kích thước ở dòng 1 : Hi=18, Bi=18, R28

⇒Mã mua: J18BF.1.18N.R28

Tượng tự với thông số kích thước ở dòng 5 ⇒Mã mua: J25Q.3.38N.R55

Xin liên hệ Mr.Lợi 0907.076.416 (điện thoại và Zalo).

Hoặc hotline 0903.33.81.87 (điện thoại và Zalo).

Mail: phamngocloi1608@gmail.com

Tham khảo thêm catalog từ nhà sản xuất.
