Áo Nhôm Đai Ốc Vitme 8, 10, 12, 16, 20mm

2023-06-06 14:58:34

Áo nhôm đai ốc vitme, dùng cho đai ốc vitme ren thang 8, 10, 12, 16, 20mm, gia công từ nhôm nguyên khối, phù hợp lắp bàn bán vitme.

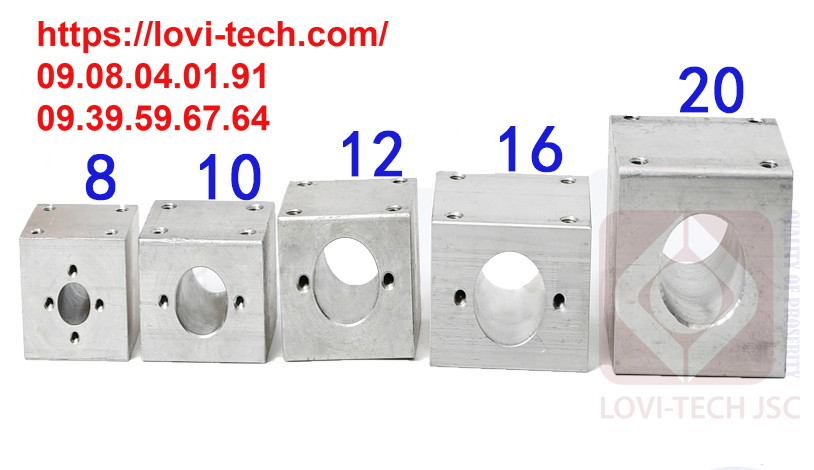

áo nhôm đai ốc vitme

Áo nhôm đai ốc vitme

Áo nhôm đai ốc vitme dùng như thế nào?

Như chúng ta đã biết cơ cấu vitme bao gồm vitme và đai ốc, để lắp thành bàn máy chúng ta cần lắp tấm đế với đai ốc của vitme, khi trục vitme xoay đai ốc duy chuyển kéo tấm đế di chuyển theo, trên tấm đế có thể lắp nhiều cơ cấu để thành máy. Để việc lắp tấm đế vào đai ốc vitme đơn giản mà không cần gia công phức tạp như phay, tiện thì áo nhôm đai ốc được sản xuất sẵn theo kích thước tiêu chuẩn. Tấm đế chỉ cần gia công khoan lỗ để lắp với áo vitme.

Cơ cấu vitme nếu chỉ dùng một bộ vitme thì đai ốc vitme không di chuyển tịnh tiến được, mà chỉ quay theo trục vitme, vì vậy cần dùng kèm với thiết bị thanh trượt vuông, thanh trượt tròn hoặc dùng hai bộ vitme cùng lúc.

Từ đó có thể thấy áo nhôm vitme là thiết bị không thể thiếu khi dùng cơ cấu vitme đai ốc.

Ứng dụng

Dùng làm bàn máy chạy vị trí cho máy CNC, dùng làm cơ cấu mở cửa cống đập thủy lợi, cơ cấu mở cửa phòng lạnh, cơ cấu nâng hàng, kho hàng tự động…

bàn may vitme thang

Bàn may vitme thang

Cấu tạo

Áo vitme được gia công từ nhôm nguyên khối, đã gia công lỗ lắp đai ốc và các lỗ buloong lắp cố định đai ốc vitme và lắp với tấm đế, chịu được tải trọng lớn,

Ưu điềm

Sản phẩm được sản xuất hàng loạt theo kích thước tiêu chuẩn nên việc sử dụng đơn giản, phù hợp với nhiều loại đai ốc vitme trên thị trường.

Gia công đơn giản tấm đế lắp nối với con trượt và đai ốc, chỉ cần khoan lỗ lắp buloong trên tấm đế là có thể sử dụng được, giảm chi phí gia công, giảm giá thành làm máy, tăng tính cạnh tranh.

Các loại áo vitme

Áo vitme phân loại theo kích thước trục vitme

  1. LVBS8: dùng cho vimet T8, vitme có trục phi 8
  2. LVBS10: dùng cho vimet T10, vitme có trục phi 10
  3. LVBS12: dùng cho vimet T12, vitme có trục phi 12
  4. LVBS16: dùng cho vimet T16, vitme có trục phi 16
  5. LVBS20: dùng cho vimet T20, vitme có trục phi 20

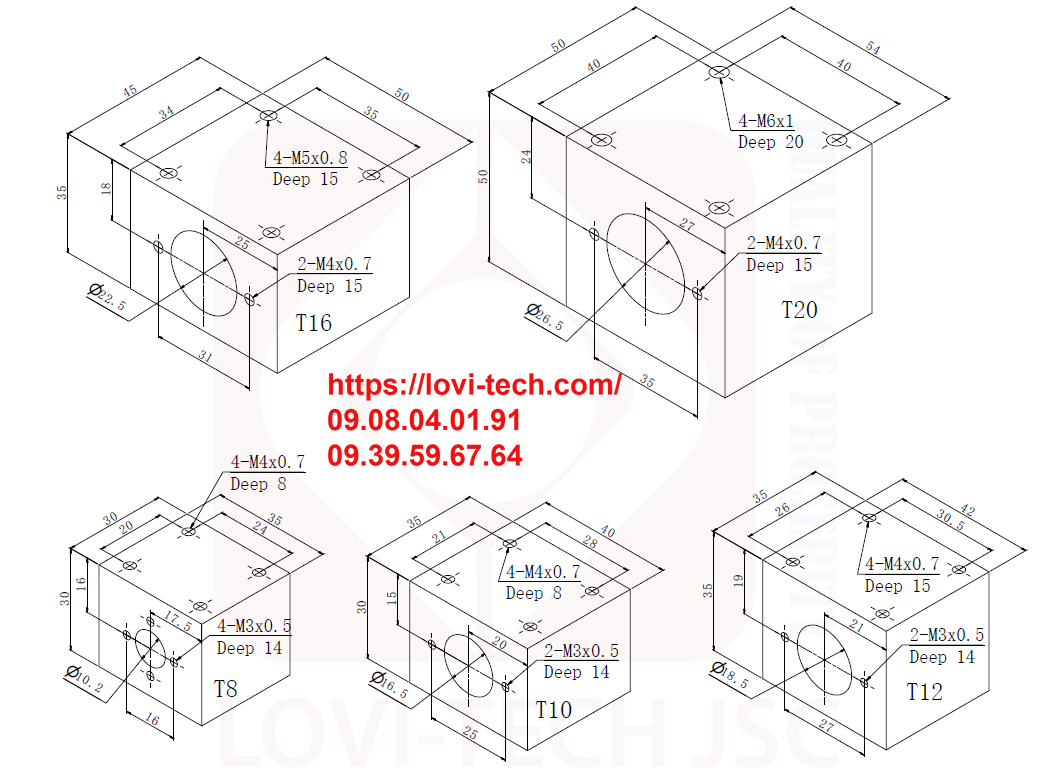

kích thước block vitme

Kích thước block vitme

>>>>Kích thước đai ốc vitme

Sản phẩm liên quan

  • Vitme và đai ốc
  • Thanh trượt vuông
  • Thanh trượt tròn có chân
  • Thanh trượt tròn
  • Tay quay
  • Động cơ bước
  • Khớp nối trục mềm

Mọi chi tiết về sản phẩm và giá xin liên hệ 0907076416 hoặc 0908040191 có zalo
