F-Save (Inventor) Lưu file nhanh với định dạng tên file thông minh.

2020-02-11 14:06:24

F-Save (Inventor) Lưu file nhanh với định dạng tên file thông minh. Tạo file lắp trong môi trường Inventor nhanh. File được tạo có cấu tạo gọn nhẹ.

F-Save là công cụ nằm trong bộ tính năng mới Fastinvent do Lovi-tech Jsc phát triển dựa trên nền tảng công cụ mở rộng (Add in) của Inventor. Phần tính năng mở rộng này hầu hết tất cả phần mềm điều cho phép vì theo chuẩn của Microsoft. Như phổ biến nhất là add in cho Office, Solidwork, Autocad, Corel……

F-Save

F-Save giúp cho người thiết kế tạo ra file 3D có tên theo định đạng thông minh với những cú click chuột nhẹ nhàng không cần đến thao tác nhập bàn phím phức tạp, rất dễ gây sai sót, nhầm lẫn, và kể cả sai lỗi chính tả.

Việc sai sót ở khâu lưu tên gây khó khăn, sai lệch cho người sau sử dụng lại data 3D này. Việc sử dụng data 3D với tên không theo định dạng chuẩn sẽ gây rất nhiều khó khăn cho người thiết kế với những lý do như sau:

Khó khăn thường gặp trong thiết kế.

  • Việc sử dụng data đã tạo khó khăn vì không thể tìm ra vị trí lưu trữ file => Mất thời gian truy vấn và sao chép.
  • Trong quá trình thiết kế không thể biết linh kiện trên môi trường 3D tương ứng với tên file nào trên cây thư mục quản lý của Inventor =>Gây ra nhầm lẫn về thay đổi hoặc chỉnh sửa.
  • Vì Inventor quản lý theo Project (dự án) nên địa chỉ tất cả file liên quan đến dự án phải nằm trong thư mục chứa file project. Nên để không phát sinh lỗi thiếu part con trong file assembly chúng ta cần copy tất cả file liên quan về folder có địa chỉ như trên.=> Việc này mất khá nhiều thời gian của người thiết kế.

F-Save khắc phục hoàn toàn những nhược điểm trên và còn thêm những tính năng hữu ích khác trong bộ tính năng Fastinvent như:

F-Center: copy file đã tạo từ công cụ F-Save về folder file thư viện tổng để sử dụng cho dự án sau.

F-Get: copy file từ thư viện tổng về folder thuộc dự án đang làm việc.

F-PO: đổi tên part theo tên theo hệ thống của công ty quy định.

F-Copy2: copy part và insert nhanh vào file assembly hiện hành. Copy cả bản vẽ nếu có theo part.

F-Properties: nhập tên và xử lý sau gia công nhanh.

F-Visibitity: ẩn nhanh các mặt phẳng làm việc.

Và nhiều công cụ hữu ích khác….

Hướng dẫn sử dụng F Save

Trong môi trường Part Inventor, ta chọn công cụ F-Save như phần tô đỏ trong hình.

F-Save (Inventor)

Thiết lập thông số và lưu ở định dạng Part.

Ở phần làm việc của công cụ ta có những thông số như sau:

  1. File Name: tên file sẽ được lưu khi nhấn nút Save.
  2. Keyword: mã sản phẩm của thiết bị, công cụ tự động lấy theo tên file hiện có. Lưu ý cần kiểm tra Keyword đã đúng hay chưa, có thể thay đổi theo yêu cầu của người thiết kế.
  3. Cost: nhập giá thiết bị để phục vụ cho phần tính toán báo giá.
  4. Name: nhập tên cho thiết bị, có thể nhập và chọn tên theo gợi ý tên bên dưới.
  5. Company: nhập tên công ty sản xuất thiết bị, có thể nhập và chọn tên theo gợi ý tên bên dưới.
  6. Make Folder: chọn để tạo folder chứa file sau khi lưu.
  7. Library Center: file sau khi lưu sẽ tự động lưu vào folder thư viện tổng để dùng chung cho tất cả dự án. Tham khảo thêm bài viết F-Get.
  8. Place: lưu đè lên file hiện tại với tên theo định dạng của công cụ. Lưu ý khi chọn tính năng Place thiết bị với tên cũ trong file lắp (Assembly) sẽ tự động cập nhật theo tên vừa lưu.
  9. Number Part: Chọn số lượng part trong file assembly sẽ được tạo. Trường hợp không tạo file Assembly ta để mặc định thông số này là 1.

Sau khi thiết lập các thông số phù hợp ta cần kiểm tra lại mục File Name có đúng yêu  cầu chưa, nếu Ok chọn Save để lưu file với tên theo định dạng. Ta được kết quả như hình bên dưới

F-Save (Inventor)

File Part lưu từ F-Save

Lưu tên và tạo file Assembly (Number Part chọn là 2)

F-Save tạo file Assembly.

Kết quả

F-Save (Inventor)

File Assembly lưu từ F-Save.

Để sử dụng file Assembly vừa tạo người thiết kết cần xóa các Body không cần thiết trong  Part ta được như hình.

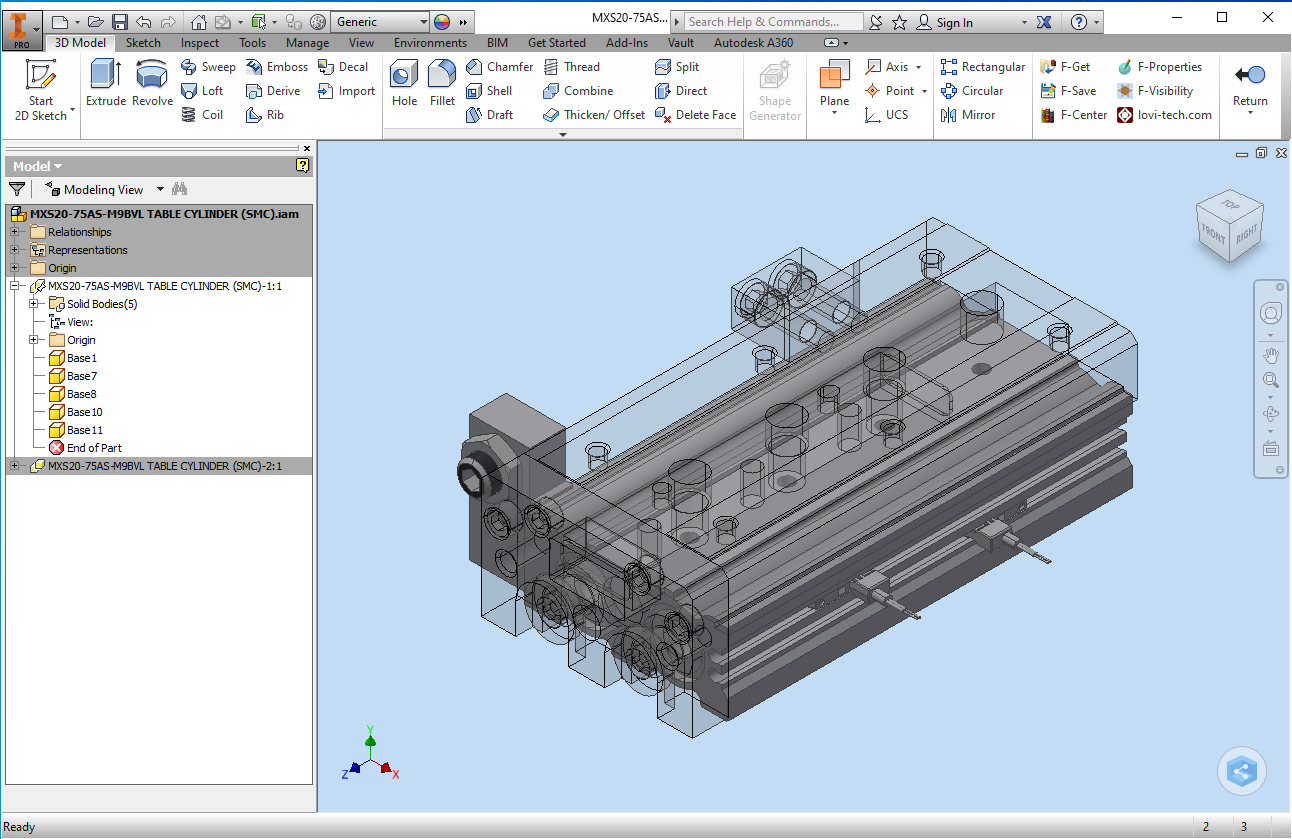

Chỉnh sửa file Part 1

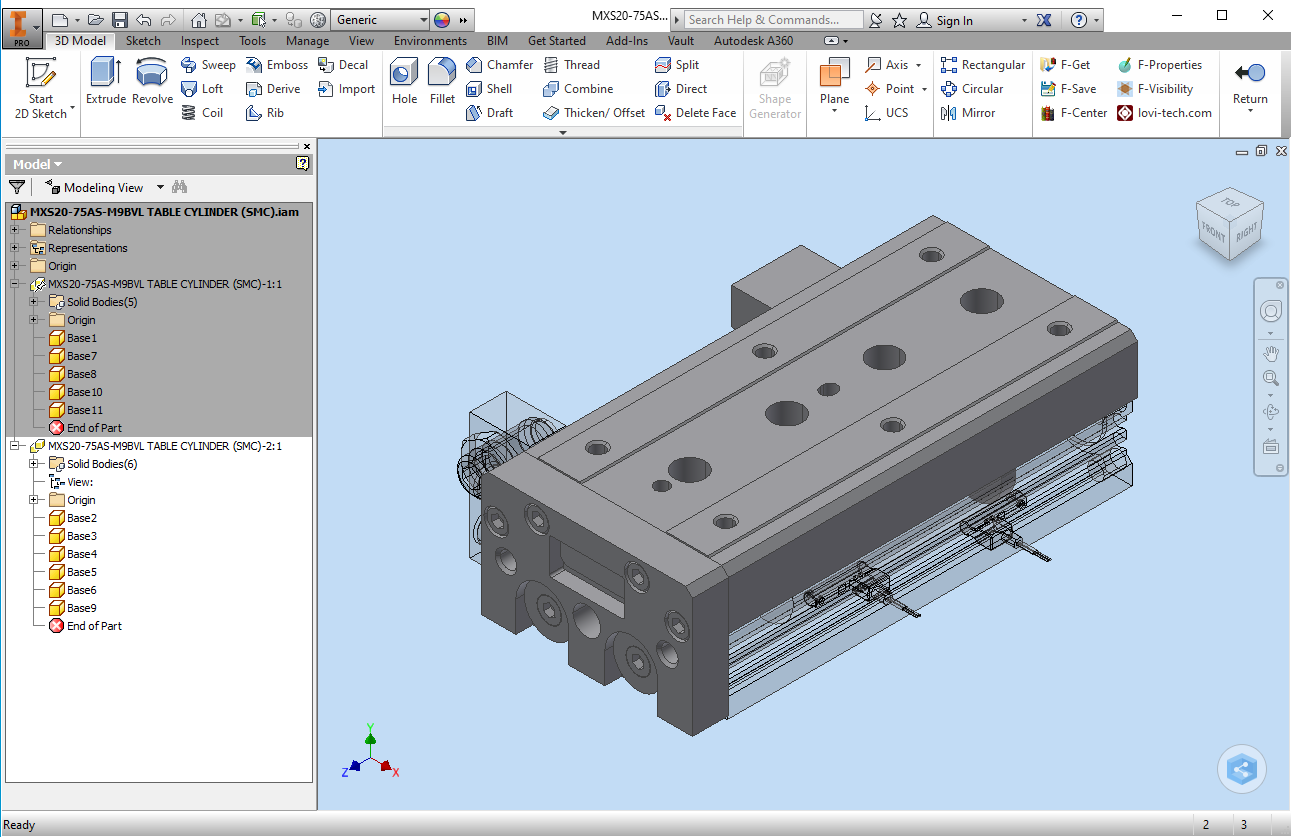

Chỉnh sửa file Part 2

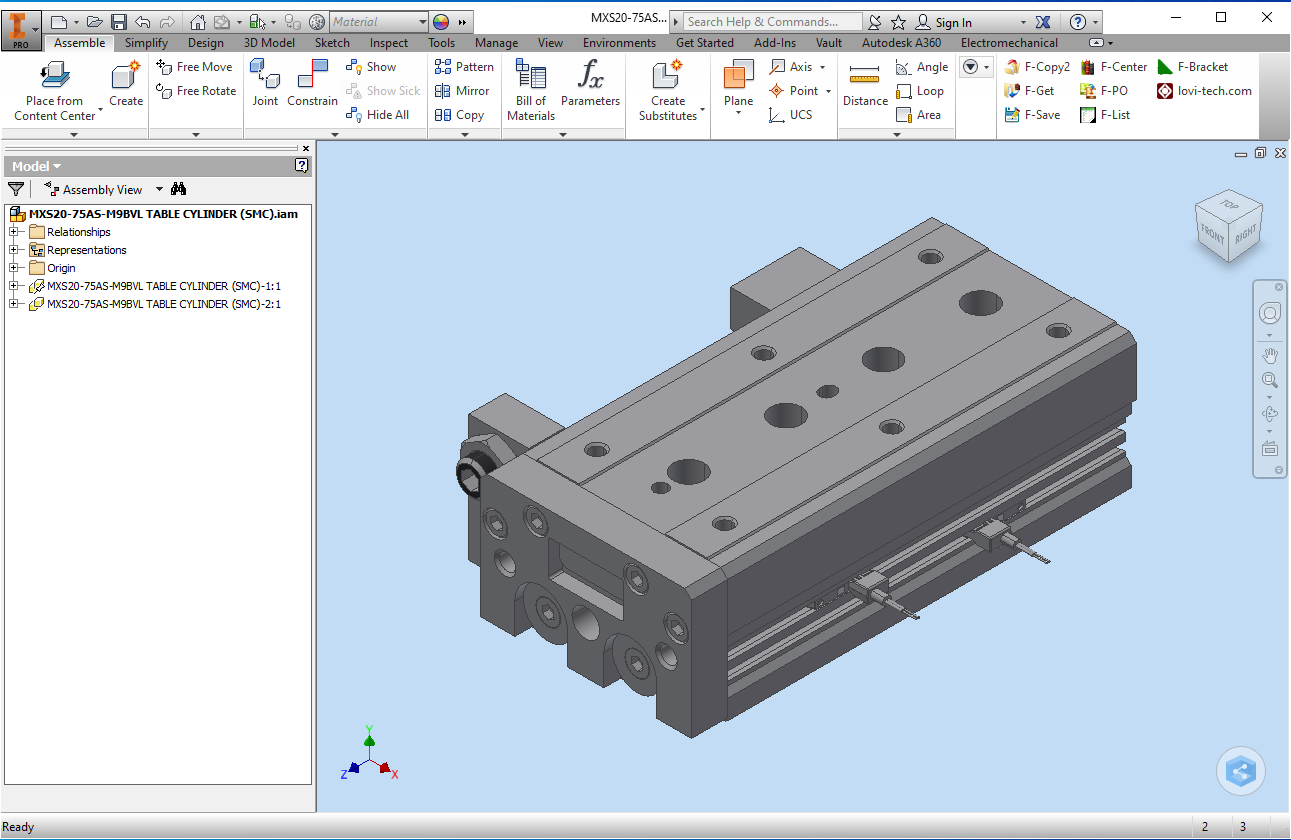

Tạo các ràng buộc giữa 2 part ta có file assembly hoàn chỉnh.

Download data ví dụ link.

Chi tiết hơn xem thêm clip.



Mọi thắc mắc xin bình luận trên Youtube.
