Fastinvent Hỗ Trợ Thiết Kế Máy Nhanh Trên Inventor.

Giúp hỗ trợ vẽ khung máy bằng nhôm định hình công nghiệp nhanh. Giúp lắp Bracket kết nối giữa các thanh nhôm với nhau nhanh chóng dễ dàng. Phần mềm cung cấp công cụ tạo danh sách nhôm theo nhóm cùng mã và chiều dài. Từ đó tạo file xin báo giá từ nhà cung cấp rất nhanh chỉ bằng thao tác copy. Ngoài ra công cụ còn tạo chỉ thị chi tiết vị trí thanh nhôm trên hình 3D, giúp việc lắp ráp trực quan rõ ràng, nhanh chóng và tránh nhầm lẫn.

Phần mềm được cập nhật mới:

download và hướng dẫn cài đặt tại đây


Hướng dẫn nhiệm vụ nhận điểm
Hướng dẫn nhận điểm từ đơn hàng
Hướng dẫn sử dụng Fastinven
Nội dung bên dưới đã cũ. Xin cảm ơn.




Chúng ta giải nén file, sẽ được 3 folder tên Fastinvent, Aluminium Frame, LIBRARY

Folder tên Fastinvent chứa file cài đặt công cụ mở rộng Inventor có tên là Fastinvent.

Folder tên Aluminium Frame chứa thư viện nhôm định hình công ty LOVI-TECH

Folder tên LIBRARY chứa file 3D Bracket.

Hướng dẫn cài đặt và sử dụng công cụ.

Đầu tiên các bạn chọn file Fastinvent SetUp.exe trong folder Fastinvent để cài đặt.

Chọn phiên bản Inventor đã cài trên máy tính. Ví dụ của mình bản 2016 sau đó chọn Install.

fastinvent cài đặt

Cài đặt Fastinvent.

Tiếp theo các bạn mở inventor lên, phần mềm sẽ hỏi cho phép sử dụng file công cụ mở rộng bạn vừa cài đặt, các bạn chọn Alow để Inventor cài đặt công cụ này.

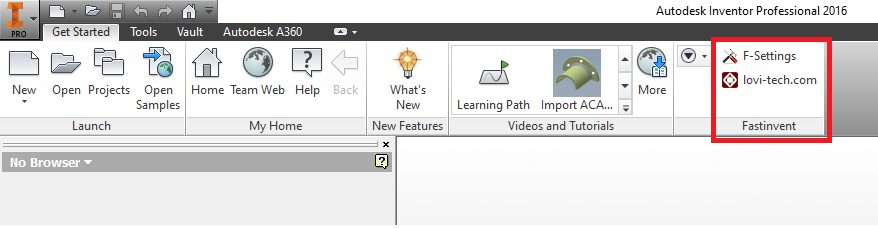

Nếu công cụ cài đặt thành công các bạn thấy icon như hình.

fastinvent

Cài đặt hoàn tất.

Tiếp theo các bạn vào mục quản lí project để copy và dán file LOVI-TECH.idcl trong folder Aluminium Frame vào folder chứa thư viện trung tâm của Inventor. Các bạn làm theo các bước được đánh số trên hình phía dưới.

fastinvent- add library

Quản lí project

Bước 4 các bạn chọn vào link để mở folder thư viện trung tâm của Inventor, sau đó dán vào folder này (bước 5) ta được như hình.

fastinvent-Thư vện nhôm định hình

Thư vện nhôm định hình.

Tiếp theo các bạn mở lên mục quản lí project và chọn dự án bạn thực hiện sau đó thực hiện tương tự như bước 1, 2, 3 ở trên và cuối cùng bước 6 nhớ tick chọn như hình dưới.

fastinvent-Kích hoạt thư viện nhôm định hình.

Kích hoạt thư viện nhôm định hình.

Vậy là chúng ta đã xong bước cài đặt thư viện nhôm định hình vào Inventor. Các bạn lưu ý khi tạo project mới các bạn có thể chưa thấy thư viện nhôm LOVI-TECH  trong tính năng Design ⇒ Insert Frame. Nguyên nhân do Inventor chưa cập nhật thư viện này nên các bạn làm lại như các bước 1, 2, 3 và 6 để Inventor cập nhật thư viện.

Các bước chuẩn bị đã xong. Giờ mình hướng dẫn các bạn sử dụng công cụ này.

Hướng dẫn các bạn sử dụng công cụ Fastinvent.

Các bạn mở project các bạn cần vẽ khung máy, sau đó tạo file assembly, kế tiếp theo tạo và add file frame sketch.ipt như hình vào file assembly vừa tạo. Chọn lưu file assembly này.

Chọn chức năng Design ⇒ Insert Frame và chọn thông số như hình sau đó chọn Apply để tạo khung nhôm định hình.

Mẹo để thao tác các bạn về lại file  frame sketch.ipt chọn bỏ Visibility như hình.

Sau đó dùng công cụ Design ⇒ Trim/Extend  để chỉnh khung theo kết cấu mong muốn.

Khi tạo file khung nhôm đúng kích thước và kết cấu, chúng ta tiến hành lắp Bracket lên khung để kiểm tra khi lắp máy có bị cấn vướng với Bracket hay không và để xuất nhanh số lượng Bracket cần mua kèm với nhôm định hình.

Vì bài viết quá dài mình xin kết thúc bài viết tới phần tạo xong khung máy bằng nhôm định hình. Và copy folder LIBRARY  vào folder chứa Project như hình dưới để thực hiện bài viết hướng dẫn Lắp Bracket bằng công cụ Fastinvent.

Các bạn có thể download phần ví dụ khung nhôm tại đây để tham khảo.

Xin liên hệ Mr.Lợi 0907.076.416 (điện thoại và Zalo).

Hoặc hotline 0903.33.81.87 (điện thoại và Zalo).

Mail 1: phamngocloi1608@gmail.com

Mail 2: lovitechjsc@gmail.com

Chúc các bạn thành công!!!
